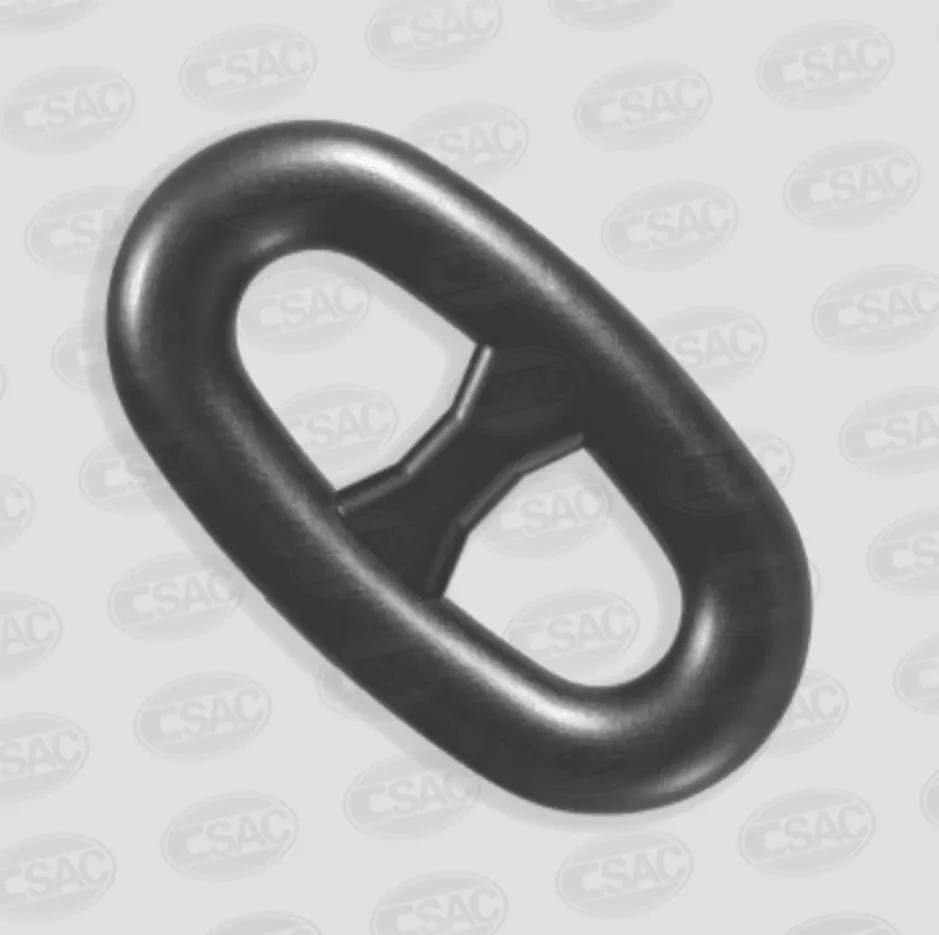

Stud-Link-Offshore-Festmacherkette der Güteklasse R3-R3S

Die Stud Link Offshore-Festmacherkette der Güteklasse R3-R3S ist ein Hochleistungs-Festmacherprodukt, das CSAC Chain speziell für die rauen Umgebungen von Offshore-Einsätzen entwickelt hat. Mit einem „Stud-Link“-Strukturdesign, das sich durch das Vorhandensein interner Bolzen in den Kettengliedern auszeichnet, bietet es im Vergleich zu Ketten ohne Bolzen eine überlegene strukturelle Stabilität. Dieses Design minimiert effektiv Verformungen und Spannungskonzentrationen und reduziert gleichzeitig das Risiko eines Knickens, wodurch es ideal für Offshore-Anlegeszenarien geeignet ist, bei denen es über längere Zeit zyklischen Belastungen ausgesetzt ist. Sowohl die Varianten der Güteklasse R3 als auch der Güteklasse R3S werden aus hochfestem Stahl hergestellt; Insbesondere bietet die Variante der Güteklasse R3S eine verbesserte Ermüdungsbeständigkeit und Zähigkeit, sodass sie den strengsten Anforderungen des langfristigen Offshore-Einsatzes gerecht wird. Dank ihrer außergewöhnlichen Gesamtleistung hat sich die Stud Link Offshore-Festmacherkette der Güteklasse R3-R3S als wichtige Festmacherkomponente im Offshore-Techniksektor etabliert.

Produktmerkmale

1. Stabile Struktur, starker Widerstand gegen Verdrehen und Knicken

Die Stud-Link-Offshore-Festmacherkette der Güteklasse R3-R3S zeichnet sich durch ein Stud-Link-Strukturdesign aus, bei dem jedes Kettenglied mit einem zentralen Bolzen ausgestattet ist. Im Vergleich zu Ketten ohne Bolzen bietet dieses Design eine höhere Festigkeit und minimale Verformung. Es neigt beim Stapeln und Entfalten weniger dazu, sich zu verdrehen oder zu verheddern, was die Spannungskonzentration beim Festmachen effektiv reduziert und eine Verformung oder Beschädigung der Verbindungsglieder verhindert. Dies erhöht die allgemeine Stabilität und Sicherheit des Verankerungssystems und eignet sich ideal für die langfristigen Verankerungsanforderungen großer und mittlerer Offshore-Plattformen.

2. Erstklassige Materialien, herausragende Gesamtleistung

Für die Herstellung unserer Stud-Link-Offshore-Festmacherketten der Güteklasse R3-R3S verwenden wir hochwertigen, hochfesten Stahl. Konkret wird die Kette der Güteklasse R3 aus 30Mn2-Stahl hergestellt und weist eine Zugfestigkeit von nicht weniger als 690 MPa auf; Die Kette der Güteklasse R3S besteht aus 25MnCrMo-Stahl mit einer Zugfestigkeit von nicht weniger als 770 MPa sowie hervorragender Ermüdungsbeständigkeit und Zähigkeit. Durch strenge Wärmebehandlungsprozesse verbessern wir die Härte und Zähigkeit des Stahls weiter, sodass das Produkt den zyklischen Belastungen durch Offshore-Winde, Wellen und Strömungen standhält und dadurch seine Lebensdauer verlängert.

3. Korrosionsbeständig und langlebig, geeignet für raue Umgebungen

Die Stud-Link-Offshore-Festmacherkette der Güteklasse R3-R3S ist darauf ausgelegt, der rauen Offshore-Umgebung standzuhalten, die sich durch hohen Salzgehalt und Luftfeuchtigkeit auszeichnet, und wird speziellen Oberflächenbehandlungen unterzogen. Diese Behandlungen erhöhen wirksam die Korrosionsbeständigkeit des Produkts und ermöglichen es ihm, der Zersetzung durch Meerwassererosion und Meeresbiofouling standzuhalten. Dadurch wird sichergestellt, dass die Kette auch im langfristigen Offshore-Betrieb eine stabile Leistung beibehält und gleichzeitig die Wartungskosten gesenkt werden.

4. Umfassende Spezifikationen, individuelle Anpassung möglich

Die Stud-Link-Offshore-Festmacherkette der Güteklasse R3-R3S ist in zahlreichen Spezifikationen erhältlich und deckt Durchmesser von 34 mm bis 142 mm ab. Wir bieten Anpassungsoptionen für bestimmte Durchmesser und Längen, um den individuellen Anforderungen jedes Kundenprojekts gerecht zu werden. Darüber hinaus können die Ketten mit verschiedenen Endbeschlägen, Anschlüssen, Ankern, Schäkeln, Wirbeln und anderem Zubehör kombiniert werden, sodass wir umfassende Festmacherlösungen aus einer Hand anbieten können, die auf die unterschiedlichen Anforderungen verschiedener Offshore-Ingenieurprojekte zugeschnitten sind.

Produktparameter

Technische Vorteile

1. Technische Vorteile in Forschung und Entwicklung

Das Unternehmen unterhält eine enge Kooperationspartnerschaft mit der Jiangsu University of Science and Technology und hat gemeinsam das „Research Institute for Intelligent Control and Optimized Design of High-Strength Marine Cables“ gegründet. Dieses Institut konzentriert sich auf die technische Forschung und Entwicklung sowie die Modernisierung von Stud-Link-Offshore-Festmacherketten der Güteklasse R3-R3S und verwandter Produkte. Durch die Nutzung der Forschungsressourcen der Universität und der praktischen Fertigungserfahrung des Unternehmens optimieren wir kontinuierlich Produktstrukturen und Fertigungsprozesse, um die Produktleistung zu verbessern. Darüber hinaus hält das Unternehmen 17 nationale und internationale Patente – darunter ein luxemburgisches Patent für eine „Automatisierte Produktionsvorrichtung für Kettenbolzen“. Diese Innovation hat die Automatisierung und Standardisierung der Kettenbolzenproduktion ermöglicht und so die Produktionseffizienz und Produktkonsistenz effektiv gesteigert und gleichzeitig menschliche Fehler minimiert.

2. Vorteile des Herstellungsprozesses

Die Stud-Link-Offshore-Festmacherkette der Güteklasse R3-R3S nutzt die Pulsabbrenn-Stumpfschweißtechnologie – ein effizientes und äußerst anwendbares Festkörperschweißverfahren. Diese Technik erhöht effektiv die Festigkeit und Zähigkeit von Schweißverbindungen, beugt Schweißfehlern vor und gewährleistet die Zuverlässigkeit der Kettengliedverbindungen. Darüber hinaus haben wir unsere Wärmebehandlungsprozesse optimiert; Durch die präzise Steuerung der Heiz- und Kühltemperaturen und -dauer stellen wir die volle Ausschöpfung der potenziellen Eigenschaften des Stahls sicher und garantieren so, dass jeder Abschnitt der Offshore-Festmacherkette der Güteklasse R3-R3S über stabile mechanische Eigenschaften verfügt.

3. Vorteile der Qualitätsprüfung

Wir haben ein umfassendes Qualitätskontrollsystem eingerichtet, das jede Phase – von der Rohstoffbeschaffung bis zum Versand des Endprodukts – einer strengen Prüfung unterzieht. Bei der Ankunft der Rohstoffe führen wir gründliche Kontrollen der Zusammensetzung und der mechanischen Eigenschaften des Stahls durch. Während des Produktionsprozesses überwachen wir in Echtzeit die Qualität der Kettengliederformung, des Schweißens und der Wärmebehandlung. Vor dem Versand werden die fertigen Produkte einer Reihe von Tests unterzogen – darunter Zugtests, Schlagtests und Korrosionsbeständigkeitstests – um sicherzustellen, dass die Offshore-Festmacherkette der Güteklasse R3-R3S sowohl internationalen Standards als auch Kundenspezifikationen entspricht; Produkte werden erst nach erfolgreichem Bestehen aller Prüfungen an Kunden ausgeliefert.

Anwendungsfälle

Unsere Stud-Link-Offshore-Festmacherketten der Güteklasse R3-R3S werden weltweit in zahlreichen Offshore-Ingenieurprojekten eingesetzt. Sie sind für ihre stabile Leistung und zuverlässige Qualität bekannt und haben bei unseren Kunden hohe Anerkennung gefunden. Nachfolgend einige typische Beispiele:

Fall 1: Offshore-Windkraftprojekt in Südostasien

Projektstandort: Ein Offshore-Windpark vor der Küste eines südostasiatischen Landes.

Projektanforderungen: Es wurde ein Verankerungssystem benötigt, das mit halbtauchbaren Offshore-Windkraftanlagen kompatibel ist. Die Festmacherketten mussten eine außergewöhnliche Ermüdungsbeständigkeit, Korrosionsbeständigkeit und eine hohe Tragfähigkeit aufweisen. Die Spezifikationen reichten von 80 mm bis 100 mm und eine doppelte Zertifizierung durch DNV und ABS war obligatorisch.

Lösung: Wir haben für dieses Projekt Stud-Link-Offshore-Festmacherketten der Güteklasse R3S sowie dazugehöriges Zubehör wie Schäkel und Wirbel geliefert. Die aus hochfestem 25MnCrMo-Stahl gefertigten und im Pulsabbrennstumpfschweißverfahren hergestellten Produkte durchliefen strenge Herstellungs- und Inspektionsverfahren, die streng den DNV- und ABS-Standards entsprachen. Darüber hinaus wurde die Oberflächen-Korrosionsschutzbehandlung optimiert, um den spezifischen Meeresumwelteigenschaften des Projektstandorts gerecht zu werden.

Projekt-Feedback: Seit ihrer Inbetriebnahme arbeiten die Produkte mit großer Stabilität und halten Offshore-Winden, Wellen und Meerwasserkorrosion effektiv stand. Es sind keine Qualitätsprobleme aufgetreten und die Ketten haben die langfristigen Verankerungsanforderungen der Windkraftanlagen erfolgreich erfüllt, was von den Projektbeteiligten großes Lob erntete.

Fall 2: Inländisches FPSO-Anlegeplatz-Upgrade-Projekt

Projektstandort: Eine FPSO-Plattform im Südchinesischen Meer.

Projektanforderungen: Eine Modernisierung des bestehenden Festmachersystems war erforderlich, was den Austausch bestimmter alternder Festmacherketten beinhaltete. Die neuen Ketten mussten vollständig mit dem bestehenden System kompatibel sein und gleichzeitig eine hohe Zugfestigkeit und ausgezeichnete Ermüdungsbeständigkeit aufweisen. Die Spezifikationen reichten von 120 mm bis 142 mm und eine CCS-Zertifizierung war erforderlich.

Lösung: Wir haben dieses Projekt mit einer Kombination aus Stud-Link-Offshore-Festmacherketten der Güteklasse R3 und R3S ausgestattet und dabei Produkte der Güteklasse R3S für kritische Abschnitte und Produkte der Güteklasse R3 für unkritische Abschnitte eingesetzt. Mit diesem Ansatz konnten die Leistungsanforderungen des Projekts erfolgreich erfüllt und gleichzeitig die Projektkosten optimiert werden. Darüber hinaus haben wir professionelle technische Beratung zum Installationsprozess bereitgestellt.

Projekt-Feedback: Nach der Installation zeigten die Produkte eine perfekte Kompatibilität mit dem vorhandenen System und einen stabilen Betrieb. Sowohl die Tragfähigkeit als auch die Ermüdungsbeständigkeit entsprachen den Projektspezifikationen, wodurch die Festmachersicherheit der FPSO-Plattform wirksam verbessert und die Gesamtlebensdauer des Festmachersystems verlängert wurde.
