Die drehbare Vorläuferbaugruppe ist eine kompakte, aber geschäftskritische Komponente im Ankersystem eines Schiffes. Es wird zwischen dem Anker und der Hauptankerkette positioniert und verhindert, dass sich entlang der Kette eine Torsion aufbaut, wenn das Schiff bei Wind, Strömung und Wellen giert oder schwingt. Ohne eine richtig ausgewählte Drehgelenkbaugruppe kann die Kette knicken, was zu übermäßigem Verschleiß, Blockieren der Wildkatze und sogar zu einem Versagen der Verankerung führen kann.
Dieser Leitfaden bietet einen strukturierten, regelbasierten Vergleich zwischen den beiden vorherrschenden Konfigurationen – 3-Link und4-gelenkige, schwenkbare Vorläufer– und bietet klare Entscheidungskriterien für Schiffstypen, Platzbeschränkungen und Anforderungen der Klassengesellschaft.
Beide Konfigurationen werden gemäß ISO 1704 (Schiffbau – Stud-Link-Ankerketten) hergestellt und werden typischerweise aus legiertem Stahl der Güteklasse 2 oder Güteklasse 3 oder Kohlenstoffstahl mit wärmebehandelten und geprüften Komponenten hergestellt.
Alle drehbaren Vorläufer müssen mit einem Prüfzertifikat geliefert werden, das von einer autorisierten Klassifikationsgesellschaft wie DNV-GL, ABS, BV, LR oder NK ausgestellt wurde. Das Zertifikat muss die Ergebnisse der Prüflasttests, Bruchlastwerte (falls zutreffend), die Rückverfolgbarkeit des Materials und die Dimensionsüberprüfung enthalten.
Der funktionale Unterschied zwischen den beiden Designs liegt in der Anzahl der Glieder und der Verbindungsreihenfolge, die sich direkt auf die Dimensionslänge, die Kompatibilität mit Schäkeln und die Austauschbarkeit auswirkt.
Besteht aus EL + SW + EL (vergrößerter Link + Drehgelenk + vergrößerter Link). Bei dieser kompakten Baugruppe entfällt die Endverbindung, was zu einer kürzeren axialen Gesamtlänge führt. Es ist für Installationen konzipiert, bei denen der Platz um die Ankertasche oder Wildkatze begrenzt ist. Da jedoch das Endglied fehlt, erfordert die ankerseitige Verbindung typischerweise einen speziellen Schäkel oder eine angepasste Schnittstelle.

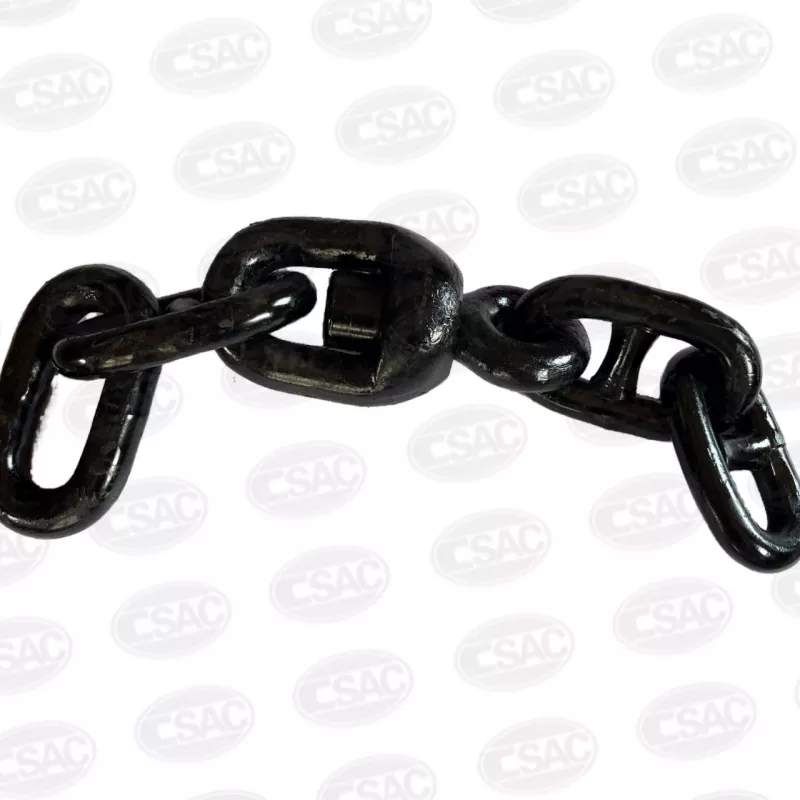

Besteht aus E + EL + SW + EL (Endglied + vergrößertes Glied + Drehgelenk + vergrößertes Glied). Das Vorhandensein des Endglieds (E-Link) sorgt für eine größere Innenöffnung, die speziell für die Aufnahme eines Standard-D-Ankerschäkels geformt ist. Diese Anordnung ist zum Branchenstandard für Hochseehandelsschiffe geworden und bietet hervorragende Konnektivität, einfacheren Austausch und eine breitere Kompatibilität mit handelsüblichen Schäkeln.
|
Besonderheit |
3-Link |
4-Link |
|
Linkfolge |
EL + SW + EL |
E + EL + SW + EL |
|
Gesamtlänge |
Kürzer, kompakter |
Aufgrund des Endlinks länger |
|
Schäkelkompatibilität |
Erfordert einen speziellen Adapter/kundenspezifischen Schäkel |
Direkte Passform für Standard-D-Schäkel |
|
Typische Anwendung |
Kompakte Ankertaschen, kleine Boote, begrenzte Platzverhältnisse |
Kommerzielle Hochseeschiffe, Standard-Passform |
|
Wartung und Ersatzteile |
Seltener; kann eine individuelle Bestellung erforderlich sein |
Industriestandard; weit verbreitet |
Die Wahl zwischen 3-Link und4-LinkDesigns sind nicht willkürlich. Es sollte auf den folgenden technischen und betrieblichen Parametern basieren.
Wenn der Ankerkettenkasten, das Klüsenrohr oder die Wildcat-Tasche eine strenge Begrenzung der Gesamtlänge der Vorläuferbaugruppe vorgibt, bietet der 3-Link-Typ eine kürzere Alternative, die dort Platz findet, wo ein 4-Link-Typ nicht hineinpasst. Überprüfen Sie immer die eingefahrene Staulänge anhand der allgemeinen Anordnungszeichnungen des Schiffs.
Hochseehandelsschiffe (Massengutfrachter, Containerschiffe, Tanker) – Wählen Sie die 4-Link-Konfiguration. Dies ist die standardisierte Wahl für große Flotten, die sicherstellt, dass Ersatzteile bei jedem globalen Hafenlieferanten leicht verfügbar sind und Klassenvermesser keine Kompatibilitätsprobleme feststellen.
Schlepper, Offshore-Versorgungsschiffe, Binnenschiffe und kleinere Arbeitsboote – Die Dreigliederkette kann akzeptabel oder sogar vorzuziehen sein, vorausgesetzt, dass die reduzierte Länge die Schäkelverbindung nicht beeinträchtigt und die Arbeitslastgrenze (WLL) der Baugruppe mit der der Hauptkette übereinstimmt oder diese überschreitet.
Unabhängig von der Konfiguration muss der Wirbelvorläufer maßlich auf den Nennkettendurchmesser abgestimmt sein (normalerweise im Bereich von 12,5 mm bis 162 mm). Bestätigen Sie, dass die Note (2 oder 3) der Vorgängerkomponenten mit der der primären Ankerkette identisch oder höher ist. Das Mischen von Qualitäten wird nicht empfohlen, sofern dies nicht ausdrücklich von der Klassifikationsgesellschaft genehmigt wurde.
Informieren Sie sich über die geltenden Regeln des Flaggenstaats und der Klassengesellschaft des Schiffes. Einige Klassenbezeichnungen schreiben eine zusätzliche Ermüdungsanalyse oder Mindestbruchlastgrenzen für Schwenkkomponenten vor. Beziehen Sie sich immer auf Hersteller, die über Typgenehmigungszertifikate für die entsprechende Güteklasse und den entsprechenden Größenbereich verfügen, und fordern Sie vor der Installation den vollständigen Materialtestbericht (MTR) an.
Die Auswahl zwischen 3-Link und 4-Linkdrehbare Vorläuferhängt letztendlich von einem Kompromiss zwischen Kompaktheit und Konnektivität ab.
Für die überwiegende Mehrheit der kommerziellen Tiefseeschiffe ist der 4-Link-Typ der endgültige Standard – er bietet eine einfache Schäkelmontage, weltweite Verfügbarkeit von Ersatzteilen und eine eindeutige Akzeptanz durch alle großen Klassifikationsgesellschaften.
Für Schiffe mit geringer Tonnage, beengten Platzverhältnissen oder Spezialfahrzeuge bietet die 3-Link-Konfiguration eine praktikable Lösung, vorausgesetzt, dass die Verbindungsschäkelschnittstelle sorgfältig konstruiert ist und die Festigkeitsbewertung der Baugruppe vollständig dokumentiert ist.
Als letzten Schritt wird dringend empfohlen, den Hersteller der Festmacherausrüstung und den Besichtiger der teilnehmenden Klasse während der Entwurfs- oder Austauschphase einzubeziehen. Nur durch den Vergleich der Abmessungen, der Prüflast und des Materialzertifikats des Vorläufers mit dem spezifischen Ankerhandhabungssystem des Schiffes kann eine sichere, konforme und betrieblich einwandfreie Auswahl gewährleistet werden.
